Andreaskreuz Spur-1 (Update 20.04.2003)
----------------------------------------------------------------------
|

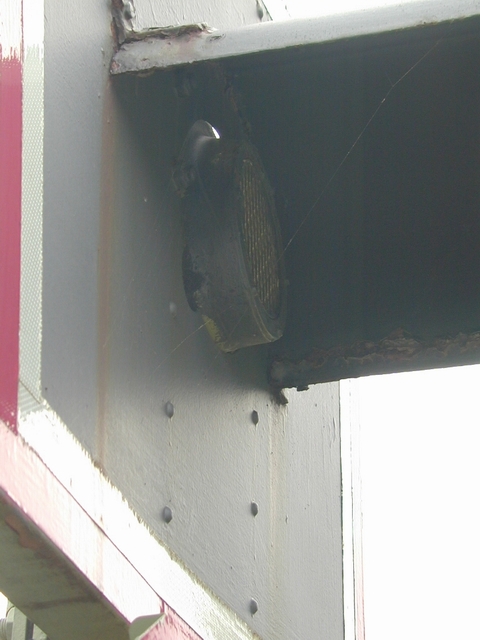

Hier möchte ich meinen ersten Conrad-Messingbausatz vorstellen. Ein hervorragender Bausatz mit passgenauen Messingätzteilen. Hat jedoch auch eine kleine Verbesserung erfahren, da die Leuchtdiode, wie später zu sehen, nicht ganz korrekt in der Lampenfassung sitzt. Ich habe über die Leuchtdiode nochmal einen kleinen Messingring gestülpt, damit wie auf den original Fotos zusehen, ein erhabener Leuchtenkörper entsteht. Damit ist das Modell des Andreaskreuzes perfekt! Zum Löten der Einzelteile habe ich aus dem Sanitärbereich Fittinglötpaste von Rothenberger verwendet, da sie ein gutes Fließverhalten hat und minimal dosiert verwendet werden kann. Vor Gebrauch muß sie allerdings sehr gut aufgerührt werden. Gelötet wurde mit einem Gas-Lötgerät mit feiner Flamme, z.B. Proxon Microflam-Brenner MFB/E. Nach dem Lötvorgang wurden die Lötstellen mit Wasser und alter Zahnbürste gespült und gebürstet, damit kein Zunder und Lötmittelrest zurück bleibt. |
|
|
|
|
|

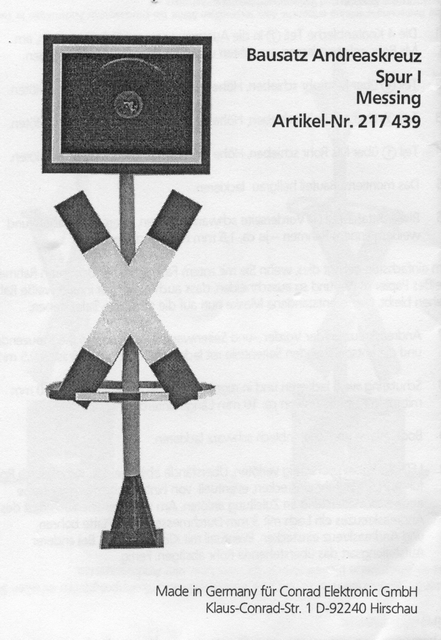

Bild 1 Das Conrad - Elektronic original Deckblatt zum Bausatz.
|
|
|
|
|
|
|
|
|
Bild 2 |

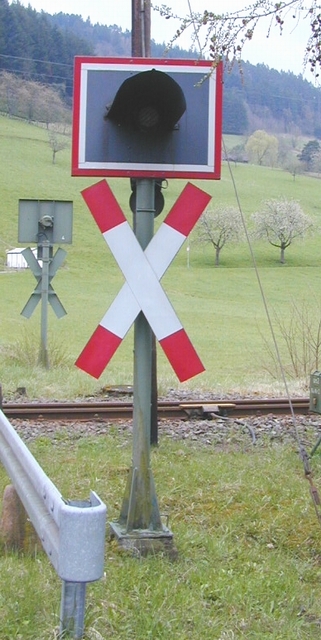

Bild 3 |
|
|
|
Bild 4 |
|
|
|
|
|

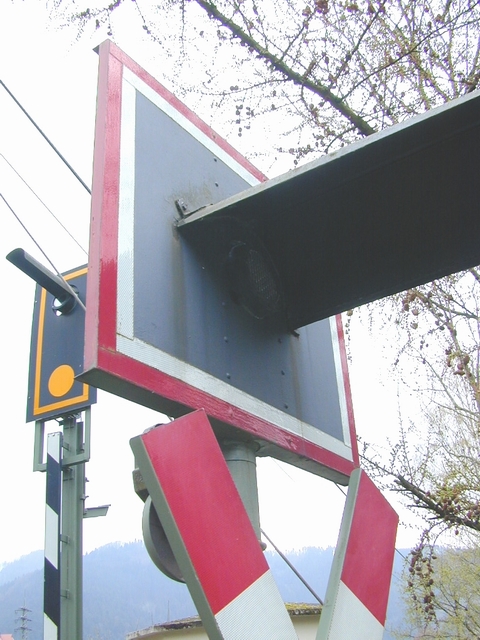

Bild 5 |
|
|
|
|
|

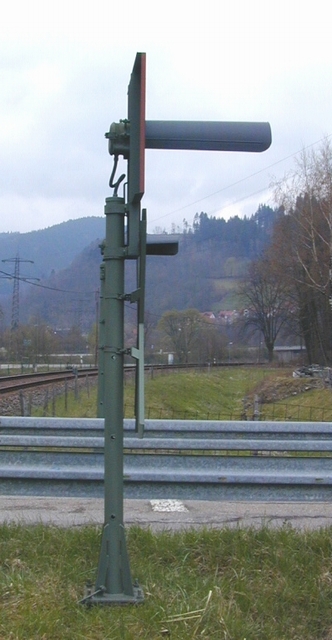

Bild 6 Seitenansicht |

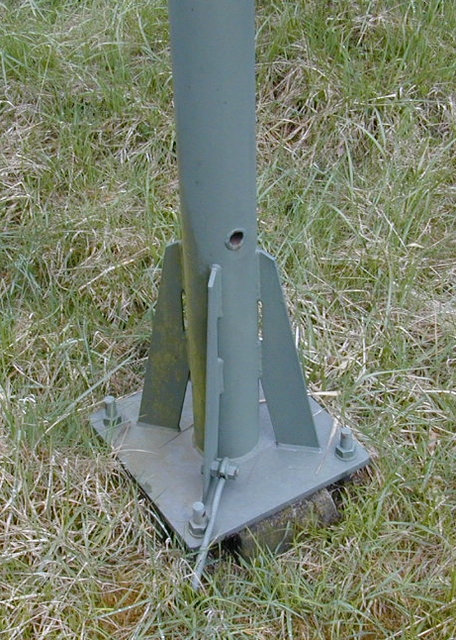

Bild 7 Detail Fundament und Stützenfuß |
|
|
|

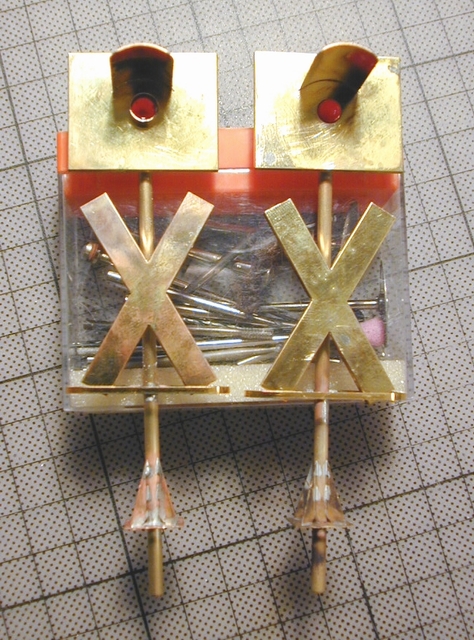

Bild 8
|
|
|
|
|

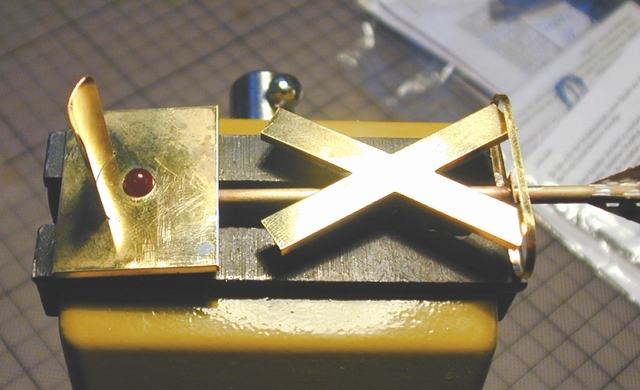

Bild 9
|
|
|
|
|
|

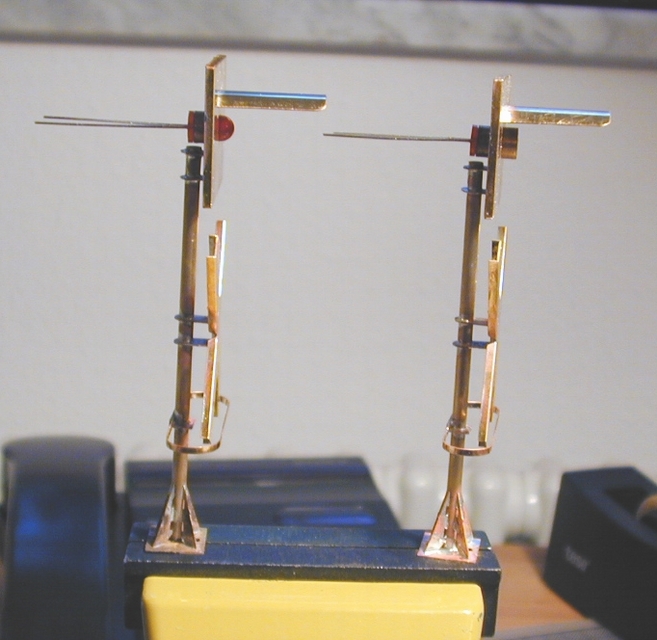

Bild 10 |
|
|
|
|
|
|
|
Bild 11
|
|
|
|
|
|
|

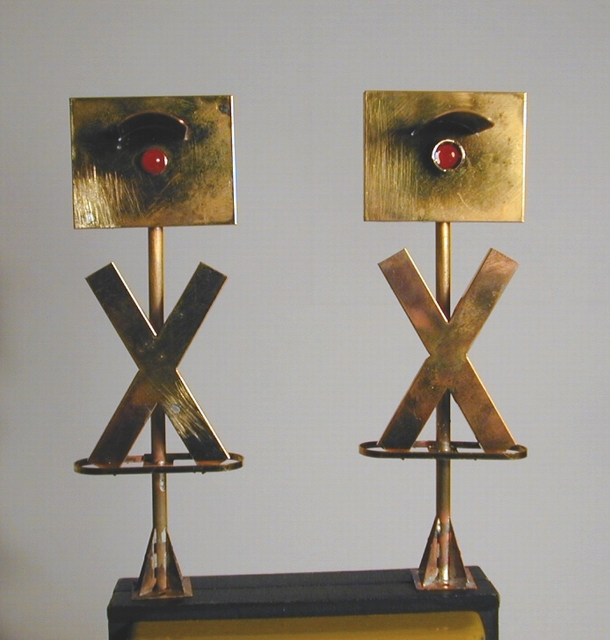

Bild 12 Damit wünsche ich allen viel Spaß beim Nachbauen!
|
|
|
Umgesetzte Änderungen: |
|
|

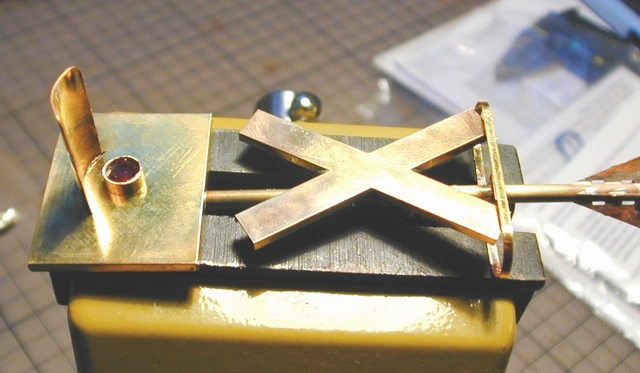

Ein zusätzlicher Ring als Lampenfassung |
|
|
Die Leuchtdiode wird mit glasklarem Lack oder Pattex transparent ohne Lösungsmittel aufgefüllt und anschließend plan poliert |
|
|
|
|
verwendete Teile: |
|
|
Conrad Elektronic Hirschau |
Bausatz Andreaskreuz Spur-1 Messingbausatz Best.-Nr. 217 439 |
|
Rothenberger Kalkheim/Taunus |
Fittinglötpaste Rosol 3 Art.Nr. 4.5525 |
|
Henkel Düsseldorf |
Pattex transparent LF Haushalts-Kleber ohne Lösungsmittel |
